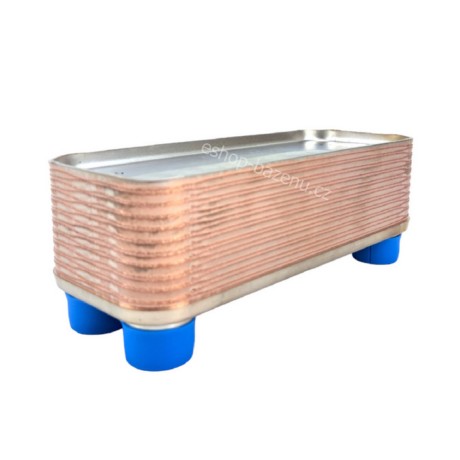

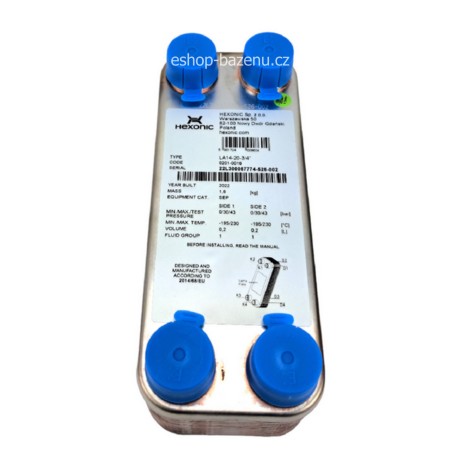

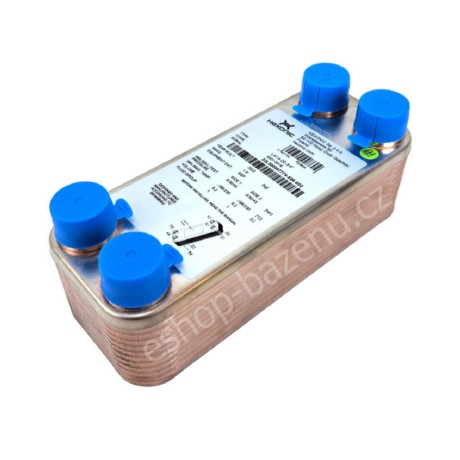

Deskový výměník OVBD 21, 21 kW

Deskový výměník OVBD 21, 21 kW

Bazénový deskový výměník OVBD s výkonem 21 KW je určený pro ohřev bazénové vody o objemu do 15 m³.

Deskový výměník OVBD má vysoký součinitel přestupu tepla, a proto je vhodný zejména při ohřevu tepelným čerpadlem, nebo solárními kolektory. Výměník je připojen tak, aby jím média protékala protiproudně. Deskové výměníky jsou zařízení používaná pro média (mnohdy i agresivní a jedovatá), pracující
za vysokých tlaků a teplot.

Speciální prolisování desek ve výměníku zapříčiňuje vznik turbulentního proudění médií, což umožňuje velmi efektivní přenos tepla a zároveň snižuje možnost usazování sedimentů. Média: voda, pára, vzduch, kapaliny a plyny. Ostatní média jsou povoleny po konzultaci s výrobcem

      • Vysoký součinitel přestupu tepla
      • Malé rozměry při velkých tepelných výkonech
      • Výhodná cena k přenášenému výkonu
      • Připojení z nerezové oceli
      • Jednoduchá montáž a demontáž
      • Možné zvláštní provedení až do 10 MPa
      • Desky a připojení: nerezová ocel
      • Pájka: měď

Konstrukce výměníku

Pájený deskový výměník tepla je složen ze speciálních profilovaných desek vylisovaných z plechu. Tyto desky jsou vzájemně mezi sebou poskládány tak, že jejich dotykové body tvoří pravidelnou síť.
V těchto kontaktních místech jsou desky vzájemně spojeny vakuovým pájením. Taková konstrukce je velmi kompaktní, o vysoké mechanické pevnosti, ve které se téměř všechen materiál desek zúčastňuje výměny tepla. Komplikovaný systém kanálů uvnitř paketu vytváří silnou turbulenci a v té souvislosti i vynikající parametry výměny tepla.

Turbulence spolu s vysokou hladkostí vnitřního povrchu desek zmenšuje na minimum možnost narůstání úsad a zachytávání nečistot. Připojovací hrdla jsou rovněž připájena, jsou umístěna na čelní desce výměníku (jednochodý) a zajišťují přívod médií a současně slouží k odvzdušnění či vypuštění zařízení.

Technické parametry

      • Jmenovitý příkon:    21 kW
      • Max. teplota:  230 °C
      • Min. teplota:  -190 °C
      • Napojení:  bazénového okruhu:  venkovní - 3/4"
      • Napojení topného okruhu:  venkovní -  3/4"
      • Max. tlak:  30 bar
      • Materiál:  Aisi 316
      • Počet desek:  20
      • Tlaková ztráta:  11,2 KPa
      • Hmotnost:     1.621 kg
