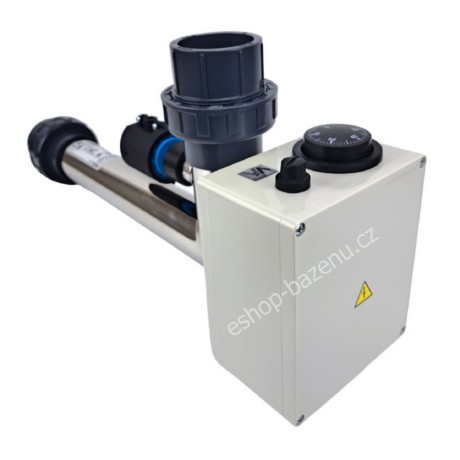

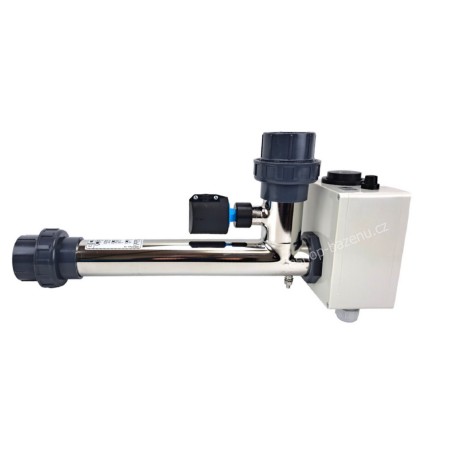

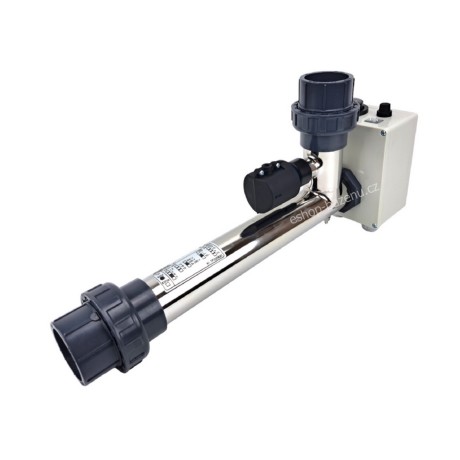

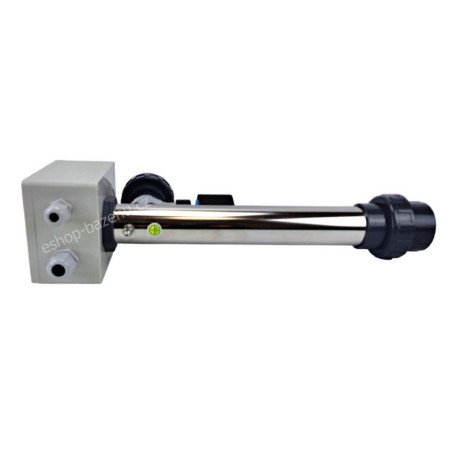

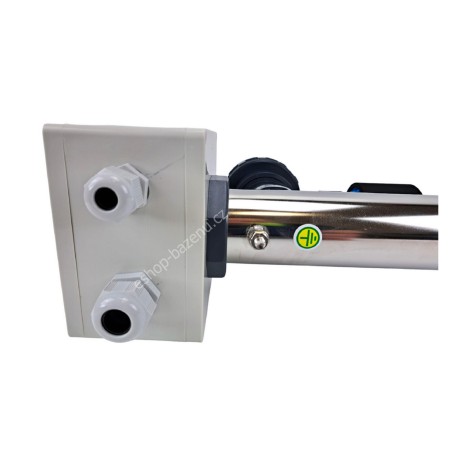

Topení EOV-15, 15 kW 400 V, nerez, s tlakovým spínačem

Elektrické průtokové ohřívače jsou určeny k ohřevu vody v bazénech a vířivých vanách, činnost spočívá v ohřevu protékající vody tělesem topení, teplota ohřívané vody je nastavena regulačním termostatem. Topné těleso je spínáno stykačem, který je ovládán výše uvedeným termostatem a bezpečnostním indikátorem průtoku. Z tohoto důvodu je k topení nutná tzv. velká automatika - 24 hodinový programátor filtrace, proudový chránič (ochrana před nebezpečným dotykovým napětím), tepelná ochrana motoru, stykač a spínač topení. Celé topné zařízení je vyrobeno z nerezového materiálu titanu (pro slanou vodu) nebo plastu.

Bazénové elektrické průtokové ohřívače vody typ EOV, EOVp, EOVk, EOVTi, EOVnTi a EOVn jsou svou konstrukcí speciálně navrženy pro vytápění bazénové vody, nebo vody v jiných vodních okruzích s průtokem a teplotou do 40°C. Každý ohřívač musí být v elektrické soustavě nainstalován za proudovým chráničem. Doporučujeme tedy zařízení doplnit vhodným typem automatického ovládání od firmy VÁGNER, které spolehlivě zajistí nejen požadovanou komfortnost, ale i bezpečnost obsluhy. Rozdíl mezi EOV a EOVp je v použití plastu na vlastní tělo pláště a v použití průtokové klapky namísto tlakového spínače jako ochranného prvku pro průtok vody.

Každý elektrický ohřev EOV:

• využívá převod el. energie na energii tepelnou
• je vyroben z vysoce kvalitní nerez oceli s příměsí TITANU AISI 316 (typ EOV)
• je vyroben z vysoce kvalitního PVC (typ EOVp)
• má topnou patronu vyrobenou z nerez materiálu INCOLOY 800 s příměsí TITANU, jenž zaručuje tu nejlepší kvalitu
• je 100% testován na těsnost
• může být připojen na vodní okruh přes závit 1,5", hadici 50 mm nebo lepením 50 mm
• je vybaven termostatem do 40°C a tepelnou pojistkou
• je vybaven tlakovým spínačem, jenž kontroluje průtok vody (typ EOV)

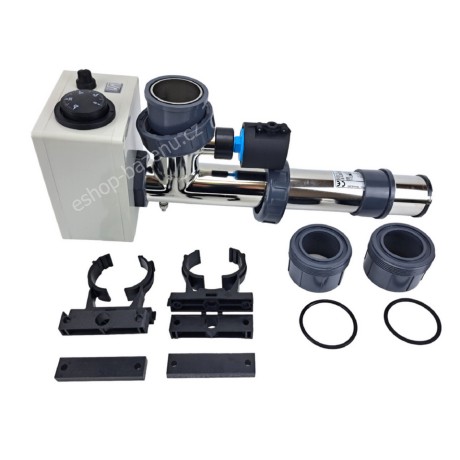

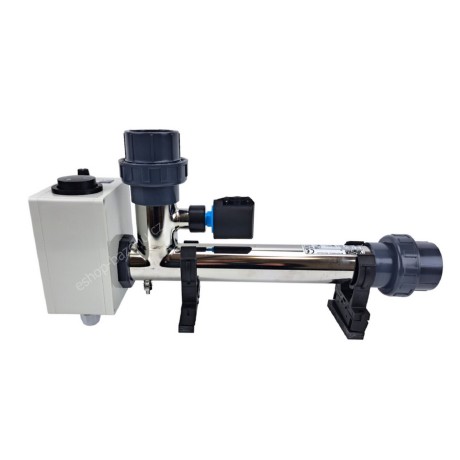

• je vybaven 2 ks držáky pro snadné upevnění
• větší výkony až do 36 kW dle dohody na objednání

Provozní podmínky:

• Minimální průtok vody: 4 m³/h (při přenastavení tlakového spínače od 1 000l/hod)
• Provozní tlak: 0-3 bar
• Napojení: do vodního okruhu o průměru potrubí 50 mm
• Kvalita vody: obsah chloridu max. 150 mg/l
• obsah chloru max 1 mg/l
• rozsah pH 7,0--7,8

Více informací - přílohy

• tope_eov_3_6_9_12_15_18_cz_en_de_ru_v12.pdf
• prodlistvp_El_ohrivac_Incoloy_VagnerPool_cz_en_de_...
• Katalog_2014_200_154.pdf
• VATechnology_katalog_page_29.pdf

Výpočet ohřevu bazénu

Pro stanovení výkonu ohřevu bazénu je důležité vědět, za jak dlouho se Váš bazén ohřeje.

Za jak dlouho se Váš bazén ohřeje?

Pro stanovení  jakéhokoli tepelného zdroje a výměníku platí, že zdroj (libovolný zdroj) o výkonu 1 kW ohřeje 1 m3 vody za hodinu o 0,85°C.

• Zdroj 10 kW ohřeje 1 m3 vody za hodinu o 8,56°C
• Zdroj 10 kW ohřeje 10 m3 vody za hodinu o 0,85°C
• Zdroj 10 kW ohřeje 20 m3 vody za hodinu o 0,43°C
